PROJETO EXPERIMENTAL DO
VASO FREÁTICO ECOLÓGICO
PARA UMA GARRAFA DE 10 LITROS
FEITO COM MATERIAIS RECICLÁVEIS
O sistema de suprimento de água é super econômico
e com total proteção contra o mosquito transmissor da Dengue
MANUAL DE CONSTRUÇÃO
Versão 1.0 |
 |
|
|
IMPORTANTE: Dependendo do tipo de terra e da
altura do vaso (garrafa PET) a umidade custa mais a subir, mas isso é só
até toda a terra ficar úmida. Na realidade é a planta que vai atrás da
água, ou seja, as raízes da planta é que vão "puxar" água do fundo.
Quando a planta ainda é muito nova e suas raízes são bem superficiais, é
necessário colocar água por cima até a planta criar raízes mais
profundas. Isso é bem fácil de notar quando a gente semeia o trigo para
cultivá-lo até que fique uma grama de +/- 15cm que serve para fazer o
suco de clorofila; nos primeiros dias colocamos água por cima para
deixar as sementes bem úmidas, depois que as raízes criam +/- 5cm de
profundidade não precisa mais colocar água por cima, daí em diante
coloca-se água apenas no reservatório. Obs.: mais na superfície é normal
ela ficar totalmente seca, que por sinal é bom, porque assim não haverá
perda de água por evaporação, não forma musgo, limbo, mofo, etc.

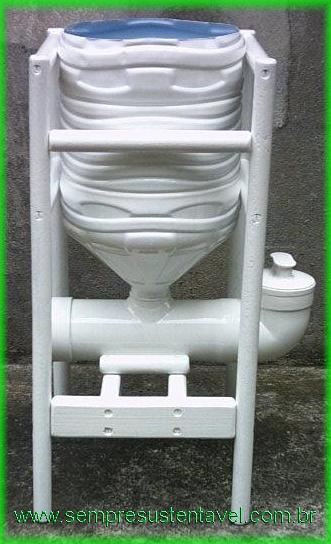

Nesse exemplo, o cavalete
foi dimensionado para uma garrafa (galão) de PET de 10 litros.
Foram utilizados quatro cabos de vassouras cortados em pedaços mais
quatro pedaços de sarrafos. Todos os pedaços são unidos com parafusos e
a peça final, é toda pintada com tinta esmalte. |
|
Lista de materiais:
Os pedaços feitos com os cabos das vassouras são:
- 04 x 55cm = os quatro pilares de sustentação
- 06 x 21,5cm = para montar o engradado superior do cavalete
- 02 x 11cm = para prender na base e fazer o apoio lateral do tubo base
Os pedaços feitos com os sarrafos de 2 x 2 x 4,5cm
são:
- 04 x 21,5cm = base para
sustentar o tubo base
Os parafusos para fazer as uniões são:
- 32 parafusos para madeira de 4,8 x 50mm para unir todos os pedaços de
madeira
Para o tubo base:
- 1 pedaço de 26cm de tubo de 75mm
- 1 cap de 75mm (ou um plug - se moldar a ponta do tubo base fazendo uma
bolsa para encaixar o plug)
- 1 joelho de 90° de 75mm
- 1 plug de 75mm
- 1 pedaço de 3cm de tubo de 50mm
Diversos:
- 1 lixa n° 100 e 1 lixa n°180 para fazer o acabamento
- 1 latinha de 225ml de tinta esmalte
- 1 lata de água raz
- colas: 1 cola para PVC (se os tubos e conexões forem de PVC) e 1 cola
para fazer o reforço na união do pedacinho de tubo de 50mm no tubo de
75mm (durepox, ou massa plástica, ou araldite, ou outra similar)
- um pedaço de forração de 14 x 40cm
- pedaços de panos velhos
Ferramentas:
- serrinha de ferro com arco (para serrar os pedaços de cabos de
vassouras - melhor acabamento)
- furadeira com brocas para madeira
- grosa para arredondar as pontas dos pedaços de madeira
- 1 pincel pequeno
- 1 chave de fenda
- 1 estilete e 1 régua ou guia de aço ou similar. |
|
Preparação dos pedaços de cabos de vassouras para a
montagem do cavalete: O primeiro passo é
retirar os cabos das vassouras (usadas), depois retirar a cobertura de plástico (se
tiver), serrar as pontas (normalmente com pregos ou grampos de ferro), lavar
com água e sabão e deixar secarem no chão para evitar que fiquem tortos.
Após a secagem, lixá-los com lixa para madeira n°100.
Depois escolher dois cabos bem conservados, retos e de
espessuras iguais para cortar com uma serrinha de arco, quatro pedaços de
55cm de comprimento cada, e dos cabos restantes, cortar os 6 pedaços de
21,5cm de comprimento e os dois pedaços de 11cm de comprimento.
|
|
 |
|
<= A seguir, com um lápis faça uma marca no centro de
cada ponta dos 10 pedaços de 21,5cm. |
|
| |
|
| |
Depois, com uma furadeira com broca
de 1/8" fazer um furo com aproximadamente 3cm de profundidade nas 20
pontas dos 10 pedaços de 21,5cm. => |
|
 |
|
|
|
|
Agora risque com um lápis duas linhas paralelas nos 4 pedaços de
55cm (pilares) conforme é mostrado no desenho a seguir:

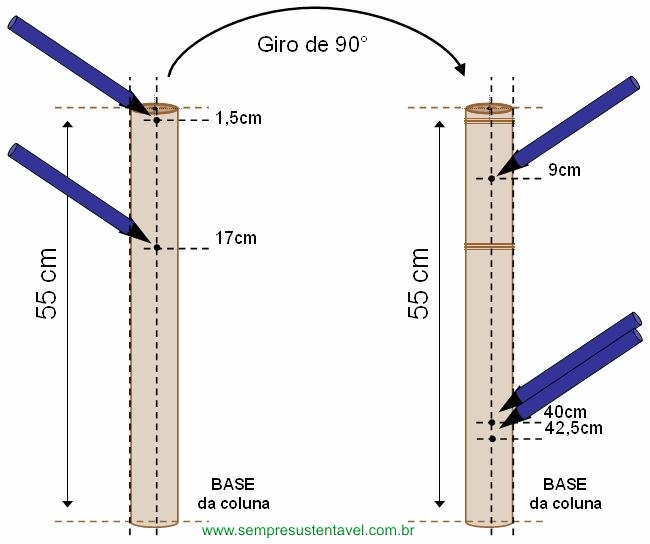

Depois marque com lápis os pontos onde
deverá fazer os furos nos pedaços de 55cm (pilares) conforme
esquema do desenho a seguir:
Depois, faça os furos atravessando a madeira,
usando uma furadeira com broca de 5mm. Veja ilustração a seguir:
Depois, com uma grosa, arredonde as pontas de todos os pedaços, e
com uma lixa para madeira n° 100, faça o acabamento. Veja ilustração a
seguir:
 |
|
Preparação e montagem do conjunto de pedaços de
sarrafos
para fazer o suporte (base) para o tubo base: |
|
Cortar quatro pedaços de sarrafos
(de 2 x 2 x 4,5cm) com 21,5cm de comprimento.
Depois riscar duas linhas
paralelas nas pontas dos quatro pedaços, distantes 1cm de cada borda.
Veja figura ao lado.
Depois, faça um furo usando a
furadeira com a broca de 1/8", de aproximadamente 3cm de profundidade em
cada ponto marcado nas duas pontas dos quatro pedaços. |
 |
|
|

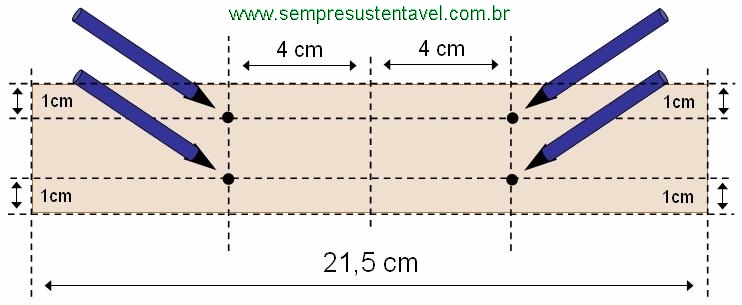

Depois, em apenas dois pedaços, riscar
duas linhas paralelas distantes 1cm de cada borda, encontrar e marcar o meio de
cada linha, marcar dois pontos distantes desse meio 4cm (um de cada lado do
meio), e
furar nesses 4 pontos com a broca de 5mm atravessando a madeira. Veja figura
abaixo.
|
|
Na figura ao lado são os pedaços
"A" e "B". |
|
|
Depois, junte esses dois pedaços com
os outros dois de 21,5cm, usando parafusos de 4,8 x 50mm. Na figura ao lado são os
pedaços "C" e "D".
Depois risque uma linha sobre os
pedaços "C" e "D" bem no centro. Depois encontre o meio da linha e marque um
ponto distante 4cm de cada lado do meio. Depois use a furadeira
com broca de 1/8" e faça um furo de +/- 3cm de profundidade.
Nos dois pedacinhos de 11cm cortados
de um cabo de vassoura (na figura são: "E" e "F"), risque uma linha
longitudinal e marque sobre essa linha um ponto distante de cada ponta
1,5cm. Nessas 4 marcas, fure usando a furadeira com a broca de 5mm
atravessando a madeira. Depois fixe com parafusos de 4,8 x 50mm esses dois
pedacinhos sobre os pedaços "C" e "D", nos pontos com os furinhos de +/- 3cm
de profundidade.
|
 |
|
Montagem do cavalete:
|
|
Para a montagem o cavalete, use os parafusos de 5cm para unir os pedaços. Comece por unir o conjunto da base nos furos inferiores
dos quatro pilares desse cavalete.
Depois é só unir os seis pedaços cortados de cabos de vassoura de 21,5cm, nos pontos superiores dos pilares, formando
um quadrado se visto
por cima.
Veja figura a seguir:
|
 |
|
|
|
|
