PROJETO EXPERIMENTAL DO
VASO FREÁTICO ECOLÓGICO
PARA UMA GARRAFA DE 10 LITROS
FEITO COM MATERIAIS RECICLÁVEIS
O sistema de suprimento de água é super econômico
e com total proteção contra o mosquito transmissor da Dengue
MANUAL DE CONSTRUÇÃO
Versão 1.0 |
 |
|
|
IMPORTANTE: Dependendo do tipo de terra e da
altura do vaso (garrafa PET) a umidade custa mais a subir, mas isso é só
até toda a terra ficar úmida. Na realidade é a planta que vai atrás da
água, ou seja, as raízes da planta é que vão "puxar" água do fundo.
Quando a planta ainda é muito nova e suas raízes são bem superficiais, é
necessário colocar água por cima até a planta criar raízes mais
profundas. Isso é bem fácil de notar quando a gente semeia o trigo para
cultivá-lo até que fique uma grama de +/- 15cm que serve para fazer o
suco de clorofila; nos primeiros dias colocamos água por cima para
deixar as sementes bem úmidas, depois que as raízes criam +/- 5cm de
profundidade não precisa mais colocar água por cima, daí em diante
coloca-se água apenas no reservatório. Obs.: mais na superfície é normal
ela ficar totalmente seca, que por sinal é bom, porque assim não haverá
perda de água por evaporação, não forma musgo, limbo, mofo, etc.

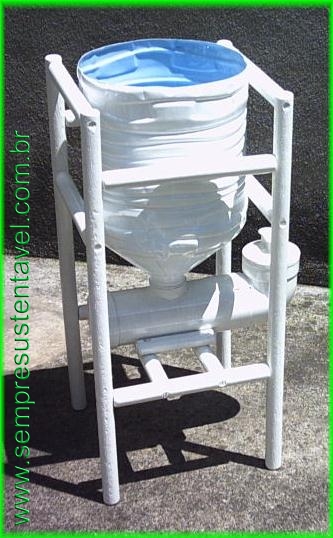

Nesse exemplo, o vaso foi dimensionado para uma garrafa (galão) de PET de 10 litros.
Foram utilizados quatro cabos de vassouras cortados em pedaços, unidos
com parafusos e pintados com tinta esmalte. |
|
Lista de materiais:
Os pedaços feitos com os cabos das vassouras são:
- 04 x 55cm = os quatro pilares de sustentação
- 10 x 21,5cm = oito para montar o quadro do cavalete e dois para
sustentar o tubo base
- 02 x 11cm = para apoio lateral do tubo base
Os parafusos para fazer as uniões são:
- 20 parafusos para madeira de 4,8 x 50mm para montar o quadrante
- 04 parafusos para madeira de 4,8 x 35mm para fixar os dois pedaços que
farão o apoio lateral para o tubo base

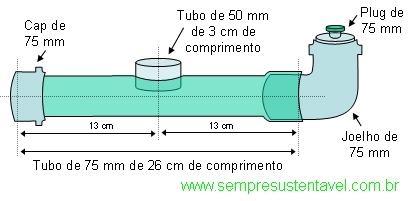

Para o tubo base:
- 1 pedaço de 26cm de tubo de 75mm
- 1 cap de 75mm (ou um plug - se moldar a ponta do tubo base fazendo uma
bolsa para encaixar o plug)
- 1 joelho de 90° de 75mm
- 1 plug de 75mm
- 1 pedaço de 3cm de tubo de 50mm
Diversos:
- 1 lixa n° 100 e 1 lixa n°180 para fazer o acabamento
- 1 latinha de 225ml de tinta esmalte
- 1 lata de água raz
- colas: 1 cola para PVC (se os tubos e conexões forem de PVC) e 1 cola
para fazer o reforço na união do pedacinho de tubo de 50mm no tubo de
75mm (durepox, ou massa plástica, ou araldite, ou outra similar)
- um pedaço de forração de 14 x 40cm
- pedaços de panos velhos
Ferramentas:
- serrinha de ferro com arco (para serrar os pedaços de cabos de
vassouras - melhor acabamento)
- furadeira com brocas para madeira
- grosa para arredondar as pontas dos pedaços de madeira
- 1 pincel pequeno
- 1 chave de fenda
- 1 estilete e 1 régua ou guia de aço ou similar. |
|
Preparação dos pedaços de cabos de vassouras para a
montagem do cavalete: O primeiro passo é
retirar os cabos das vassouras (usadas), retirar a cobertura de plástico (se
tiver), serrar as pontas (normalmente com pregos ou grampos de ferro), lavar
com água e sabão e deixar secarem no chão para evitar que fiquem tortos.
Após a secagem, lixá-los com lixa para madeira n°100.
Depois escolher dois cabos bem conservados, retos e de
espessuras iguais para cortar com uma serrinha de arco, quatro pedaços de
55cm de comprimento cada, e dos cabos restantes, cortar os 10 pedaços de
21,5cm de comprimento e os dois pedaços de 11cm de comprimento.
|
|
 |
|
<= A seguir, com um lápis faça uma marca no centro de
cada ponta dos 10 pedaços de 21,5cm. |
|
| |
|
| |
Depois, com uma furadeira com broca
de 1/8" fazer um furo com aproximadamente 3cm de profundidade nas 20
pontas dos 10 pedaços de 21,5cm. => |
|
 |
|
|
Agora risque com um lápis duas linhas paralelas nos 4 pedaços de
55cm (pilares) conforme é mostrado no desenho a seguir:
Depois marque com lápis os pontos onde
deverá fazer os furos nos pedaços de 55cm (pilares) conforme
esquema do desenho a seguir:
Depois, faça os furos atravessando a madeira,
usando uma furadeira com broca de 5mm. Veja ilustração a seguir:
Depois, com uma grosa, arredonde as pontas de todos os pedaços, e
com uma lixa para madeira n° 100, faça o acabamento. Veja ilustração a
seguir:
 |
|
Preparação e montagem do conjunto de pedaços de cabos
para fazer o suporte para o tubo base: |
|

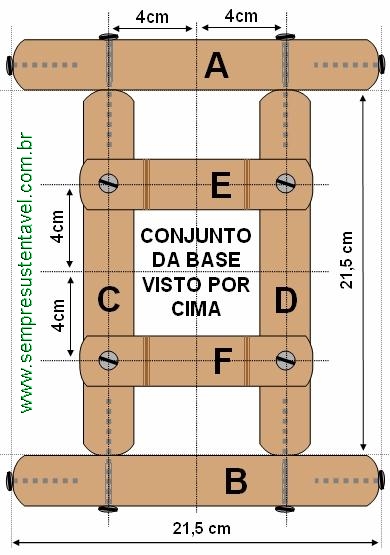

Pegar quatro pedaços de 21,5cm, traçar uma
linha reta longitudinal, depois encontrar e marcar o meio dessa linha.
Depois marcar dois pontos distantes do meio 4cm (um de cada lado do meio).
Depois, pegar apenas dois pedaços e
furar nesses dois pontos com a broca de 5mm atravessando a madeira. Na
figura ao lado são os pedaços "A" e "B".
Depois, junte esses dois pedaços com
os outros dois de 21,5cm, usando parafusos de 4,8 x 50mm, e tomando o
cuidado de deixar as riscas com as marcas para cima (pontos marcados
anteriormente distante dos meios 4cm). Na figura ao lado são os
pedaços "C" e "D". Nessas 4 marcas que ficaram para cima, use a furadeira
com broca de 1/8" e faça um furo de +/- 1cm de profundidade.
Nos dois pedaços de 11cm (na figura
são: "E" e "F"), risque uma
linha longitudinal e marque sobre essa linha um ponto distante de cada ponta 1,5cm.
Nessas 4 marcas, fure usando a furadeira com a broca de 5mm atravessando a
madeira. Depois fixe esses dois pedacinhos sobre os pedaços "C" e "D", nos
pontos com furinhos de +/- 1cm de profundidade, com parafusos de 4,8 x 35mm.
|
 |
|
Montagem do cavalete:
|
 |
Para a montagem o cavalete, use parafusos de 5cm para unir os pedaços de
cabos. Comece por unir o conjunto da base nos quatro furos inferiores
dos quatro pilares desse cavalete (são os furos distantes 25,5cm da
ponta superior de cada pilar) .
Depois é só unir (com parafusos de 5cm) os seis pedaços de 21,5cm
restantes, nos pontos superiores dos pilares, formando um quadrado visto
por cima.
Veja figura a seguir: |
|
|
 |
|
|
|
|
|
|
|
|
