MANUAL DE CONSTRUÇÃO DO

SEPARADOR "PADRÃO" SIMPLES DE ÁGUA DE CHUVA

Versão 1.0

Introdução

O Separador de Águas de Chuva é o segundo componente de um sistema de Aproveitamento da Água de Chuva. Antes dele é preciso usar o Filtro de Água de Chuva, e depois dele uma cisterna.

A função desse componente é separar e descartar as primeiras águas de chuvas fortes ou águas de chuvas fracas. Assim só vai para a cisterna as águas de chuvas fortes que vão estar bem mais limpas, porque as primeiras águas de chuvas fortes que foram descartadas já fizeram a lavagem no telhado, calhas e tubulações.

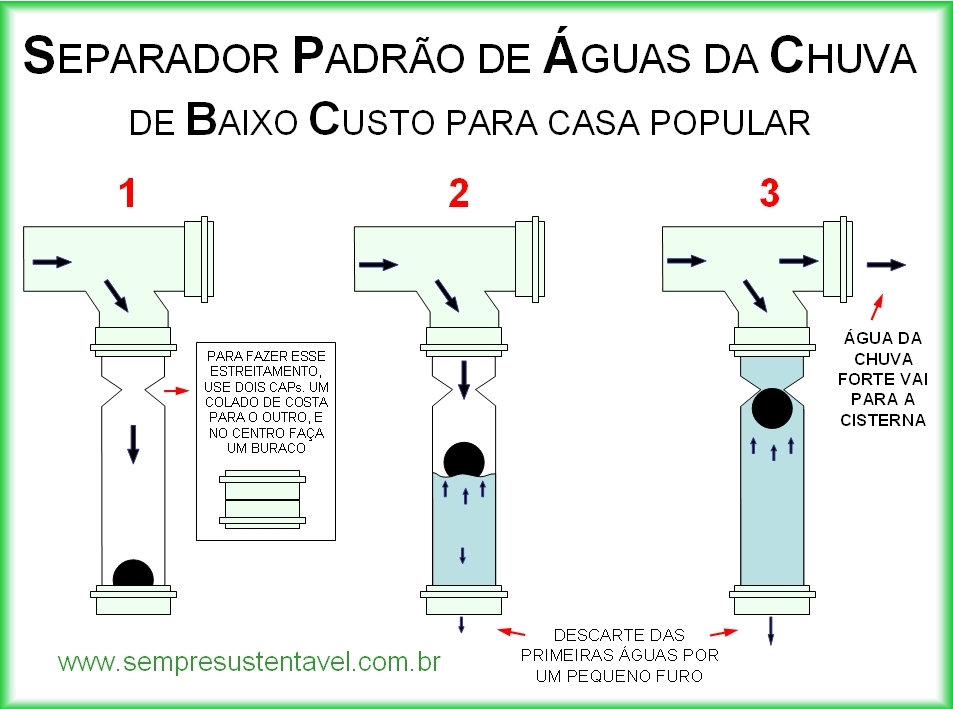

Veja na figura abaixo um Separador Padrão (simples) de Águas da Chuva de Baixo Custo para casa popular. Nesse modelo, a água da chuva vem do filtro e desce pela conexão central do TÊ para um tubo cuja função será de um reservatório temporário. Nesse tubo deve ter, no fundo um CAP com um pequeno furinho, dentro uma bolinha de ping-pong e na parte interna superior deve ter um estreitamento para impedir a passagem dessa bolinha. Esse estreitamento pode ser feito com dois CAPs, colados um de costa para o outro, no centro um buraco com diâmetro de +/- 25mm para encaixar e colar a boca de uma garrafa PET formando um funil de ponta-cabeça, que servirá para direcionar a bolinha para o centro do buraco. Veja mais detalhes a seguir.

Seu funcionamento é bem simples:

1- de início o tubo reservatório vai estar vazio;

2- conforme começar a chuva ou em chuvas fracas, a água começa a subir e junto sobe a bolinha. Enquanto isso, vai estar saindo uma pequena porção de água pelo furinho do fundo;

3- por último, em chuvas mais fortes, o reservatório vai estar cheio e a bolinha vai começar a interromper o fluxo de água para o reservatório, forçando a água da chuva a sair pela conexão da direita do TÊ, indo direto para a cisterna.

Obs.: conforme o tamanho e altura do telhado, não precisa do furinho no CAP de baixo. Pode-se fazer esse tubo do reservatório com uns 2 metros de altura. O inconveniente é que deverá tirar esse CAP para esgotar a água e sujeiras, sempre após cada chuva. Para evitar esse inconveniente criamos o Separador sem a bolinha, veja o Manual em: SEPARADOR DE ÁGUAS DE CHUVA DE BAIXO CUSTO.

CLIQUE PARA AMPLIAR

Construção do estreitamento no alto do tubo reservatório temporário:

Veja na sequência das fotos como construir o estreitamento com os CAPs e o funil de PET.

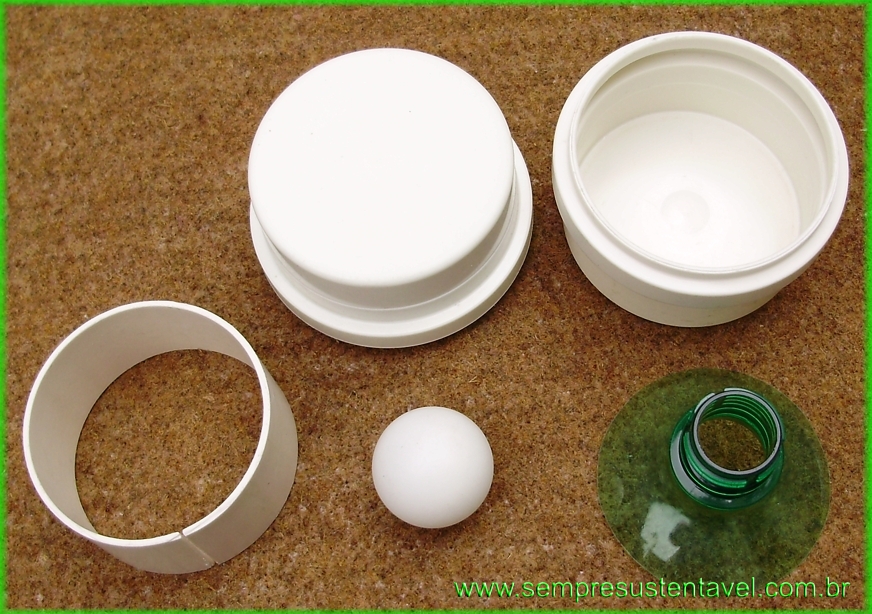

Para construir esse estreitamento, você vai precisar de:
2 CAPs de 75mm (branco);
1 pedaço de tubo de 75mm por 3,5cm de comprimento;
1 parte de cima de uma garrafa PET;
1 bolinha de ping-pong.

CLIQUE PARA AMPLIAR

O primeiro passo é lixar as costas dos CAPs com uma lima ou lixa bem grossa, até ficarem bem planas.

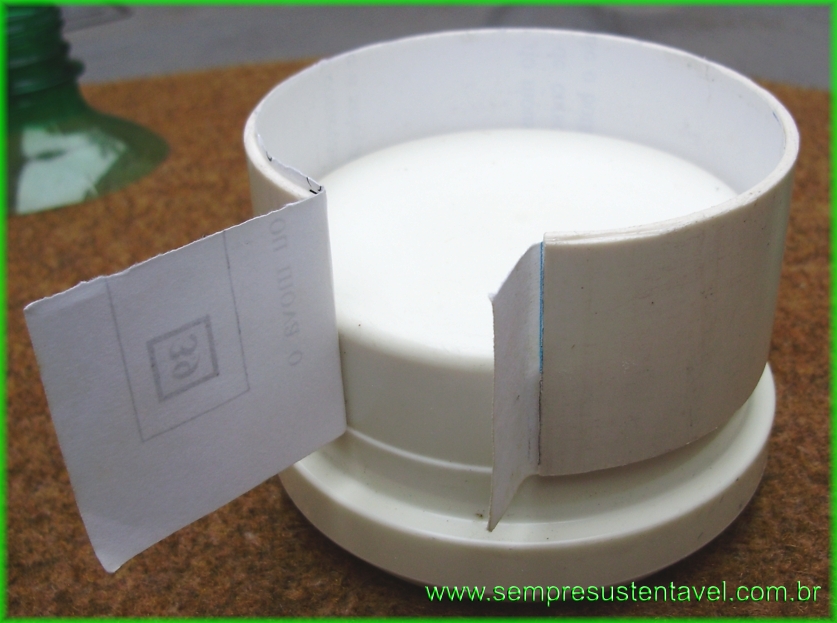

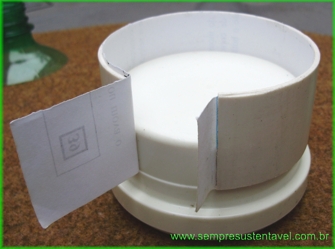

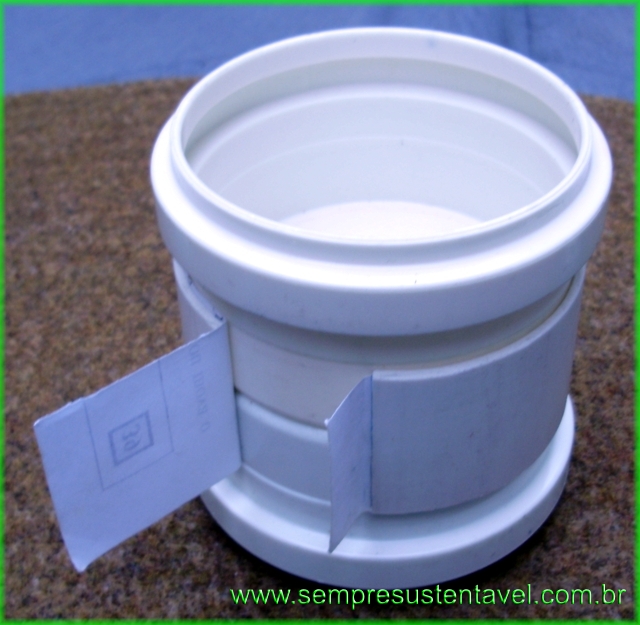

Depois corte um pedaço de tubo de 75mm com 3,5cm, e faça um corte vertical para abrir como se fosse abrir um anel. Depois forre o interior desse anel com uma folha de papel sufit e encaixe sobre as costas de um dos CAPs.

CLIQUE PARA AMPLIAR

Depois passe o adesivo (cola) de PVC sobre esse CAP, e imediatamente depois encaixe as costas do outro CAP pressionando e girando um pouquinho; aguarde um pouco e retire o anel e o papel sufit.

CLIQUE PARA AMPLIAR

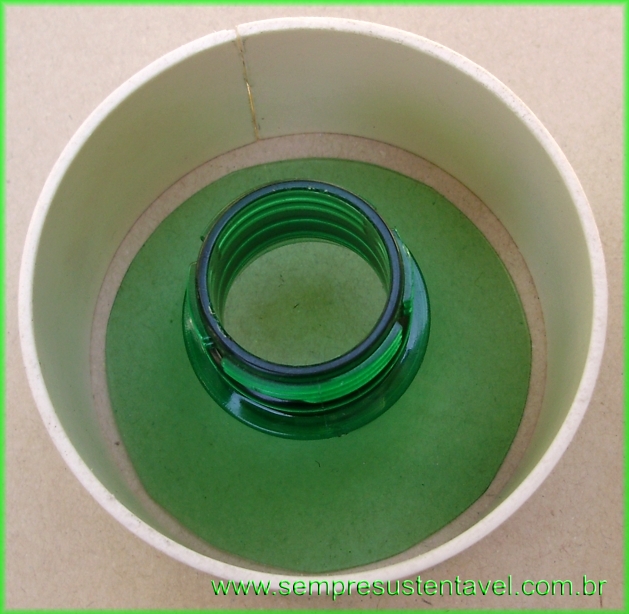

O próximo passo é preparar o pequeno funil feito com a ponta de uma garrafa PET. Para isso, use o anel de 75mm, e corte a ponta da garrafa até entrar com boa folga dentro desse anel.

CLIQUE PARA AMPLIAR

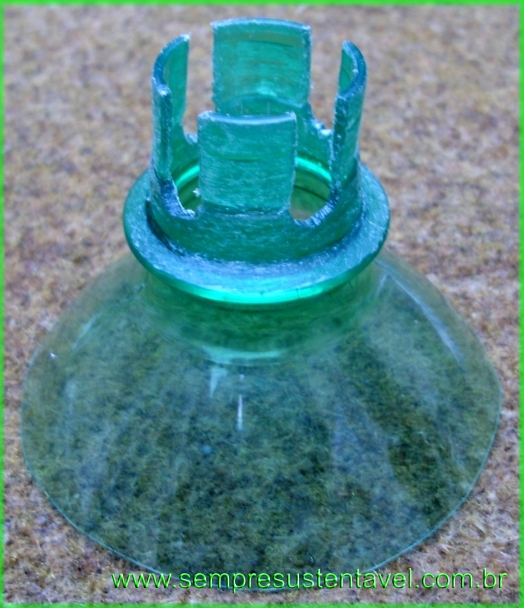

Depois desgaste a rosca e o primeiro anel da boca da garrafa, e faças os cortes verticais nessa ponta conforme foto ao lado.

CLIQUE PARA AMPLIAR

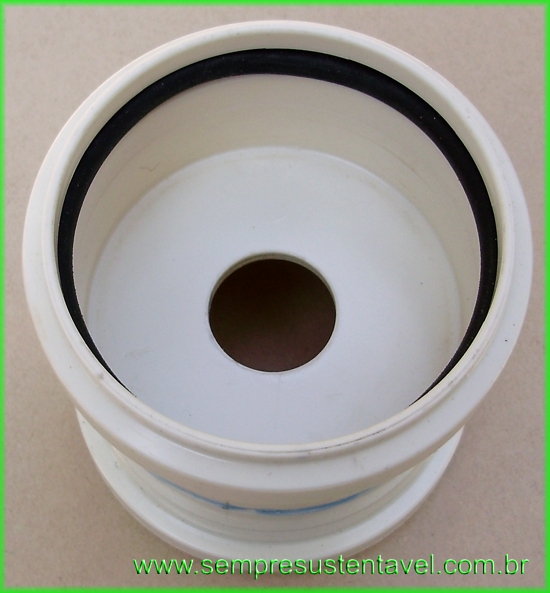

Depois, faça um furo de 25mm com uma serra copo bem no meio dos dois CAPs.

CLIQUE PARA AMPLIAR

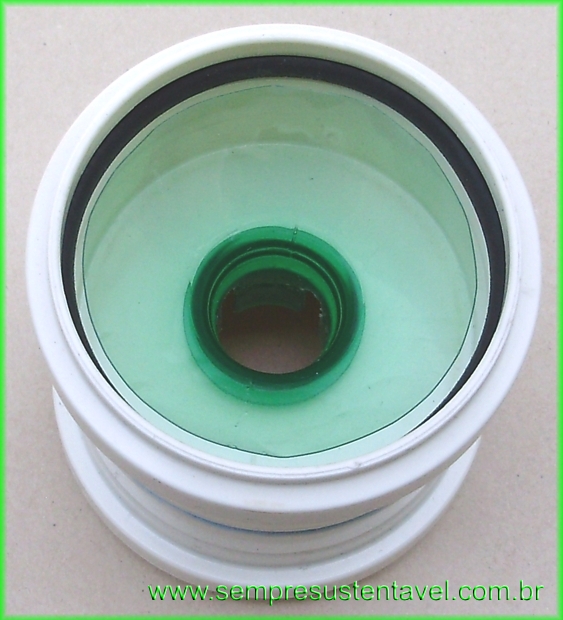

 Depois encaixe o anel de borracha já lubrificado em um dos CAPs, e encaixe o funil no buraco, apertando bem.

CLIQUE PARA AMPLIAR

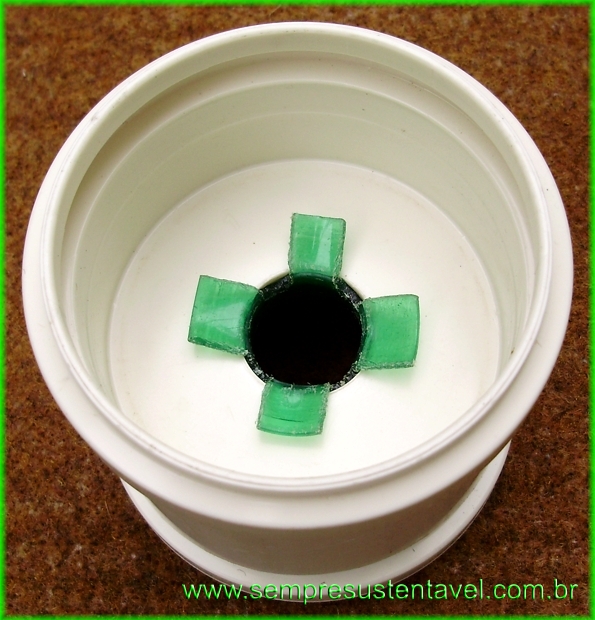

Depois vire a peça e entorte as pontas da ponta da garrafa para fixar o funil. Se desejar pode colar essas pontas com araldite ou durepox.

CLIQUE PARA AMPLIAR

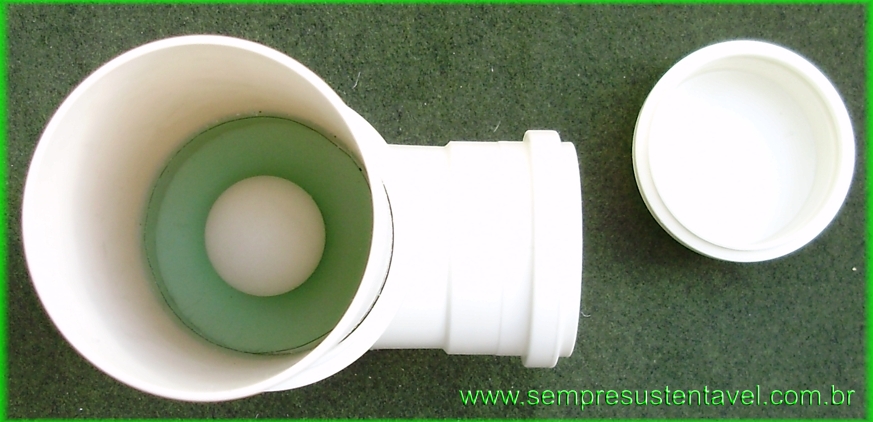

Depois, coloque o anel no outro CAP, e encaixe-o no TÊ. Depois coloque a bolinha de ping-pong dentro do tubo reservatório temporário e encaixe-o do outro lado dessa peça. E por último encaixe o CAP com um furinho no centro de 2,5mm na ponta de baixo do tubo reservatório temporário.

CLIQUE PARA AMPLIAR
VISTO POR BAIXO

CLIQUE PARA AMPLIAR

-------------------/////////////--------------------



IMPORTANTE - Nunca use a água de chuva para fins potáveis (como beber, fazer comida, lavar verduras, legumes, frutas ou louças, tomar banho e lavar roupas) sem antes ter um laudo de um técnico sanitarista autorizando esse uso. Aconselhamos usar apenas o cloro de origem orgânica (cloro usado em piscinas) para evitar qualquer tipo de proliferação de bactérias, germes, vírus, etc. Solicite ao fabricante ou revendedor, mais informações sobre os cuidados e manuseios com esse cloro.
